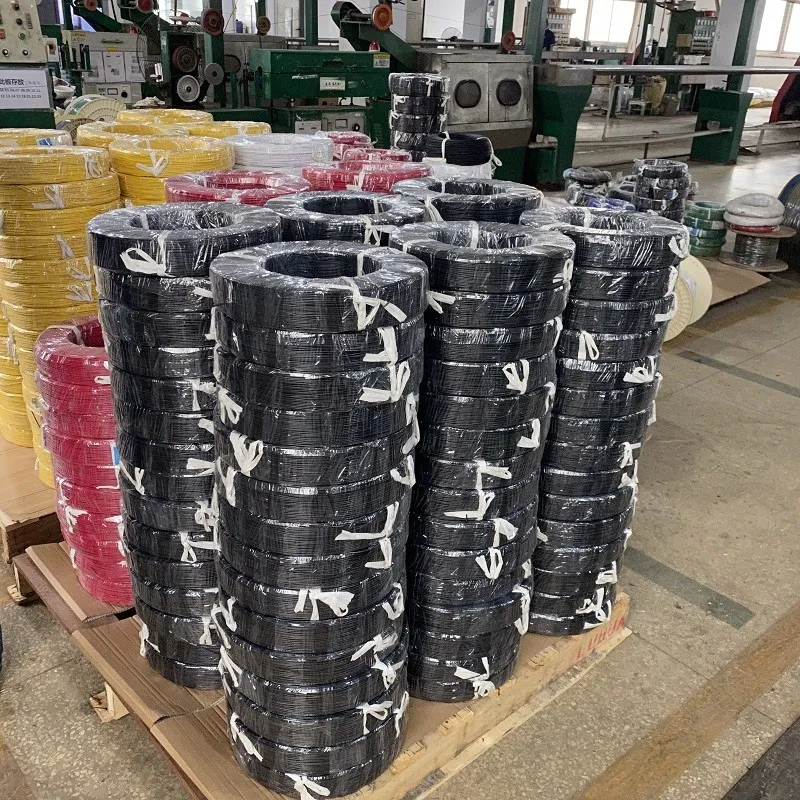

MIL-W-22759/11on korkean suorituskyvyn{0}}johto, joka täyttää Yhdysvaltain armeijan standardit ja sopii korkeisiin lämpötiloihin ja korkeisiin luotettavuusvaatimuksiin. Sen ominaisuudet pyörivät johtimien, eristysmateriaalien ja muiden materiaalien rakennesuunnittelun ympärillä. Sen sovellukset ovat keskittyneet ilmailualalle ja muille aloille, jotka vaativat johtojen tiukkaa suorituskykyä seuraavasti:
Ydinominaisuudet
Erinomainen johtavuus ja mekaaniset ominaisuudet
Johdin on valmistettu hopeoidusta kuparilangasta. Hopeapinnoite ei ainoastaan vähennä merkittävästi vastusta ja parantaa johtavuuden tehokkuutta, vaan myös parantaa johtimen hapettumiskestävyyttä välttäen kuparijohtimen hapettumisen ja korroosion vaikutusta johtavuuteen pitkäaikaisen{1}}käytön aikana; Kierretty lankarakenne tekee langoista joustavampia, mikä helpottaa taivuttamista ja reitittämistä ahtaissa tiloissa, mutta kestää myös tärinän aiheuttamia mekaanisia vaurioita, joten se soveltuu laiteasennukseen tärinäympäristöissä.
Erinomainen lämmönkestävyys ja palonesto
Eristyskerros on valmistettu PTFE-materiaalista (polytetrafluorieteeni), ja tämän langan pitkäaikainen käyttölämpötila- voi olla -55 -200 astetta, mikä voi mukautua äärimmäisen korkeisiin ja matalisiin lämpötiloihin. JaPTFEsillä on palamattomia ominaisuuksia, se voi sammua itsestään poistuessaan liekistä ja kestää myös korkeita lämpötiloja joutuessaan kosketuksiin sähköisen juotosraudan kanssa, mikä estää eristekerroksen kutistumisen ja sulamisen hitsauksen aikana ja vähentää savun vapautumista tulipalossa.
Sähköinen ja kemiallinen kestävyys
Nimellisjännite saavuttaa 600 V, mikä voi täyttää useimpien teollisuus- ja ilmailuelektroniikkalaitteiden jännitevaatimukset. PTFE-eristekerroksen tilavuusvastus voi olla 10¹8 ohm · cm, jolloin dielektrisyyshäviö on pieni, läpilyöntijännite on korkea ja sähköeristyksen stabiilisuus ei vaikuta ympäristöön ja taajuuteen. Lisäksi PTFE kestää lähes kaikkia kemiallisia reagensseja paitsi sulat alkalimetallit, ja sen suorituskyky ja paino eivät muutu edes erittäin syövyttävissä ympäristöissä, kuten väkevässä rikkihapossa ja vesivedessä. Se on myös liukenematon useimpiin liuottimiin.
Kevyt ja kulutusta{0}}kestävä
Se kuuluu ohutseinäisiin-PTFE-eristettyihin johtoihin, joiden kokonaiskoko on pieni ja kevyt, mikä voi säästää asennustilaa ja laitekuormitusta. Samaan aikaan ohutseinäisellä-PTFE-eristekerroksella on hyvä kulutuskestävyys, joka kestää suuren mekaanisen kitkan tilanteet ja pidentää langan käyttöikää.
Pääsovellukset
Ilmailu kenttä
Tämä on sen ydinsovellusalue, kuten johdotus lentokoneiden moottoreiden ympärillä. Tällä alueella on sekä korkea lämpötila että jatkuva tärinä sekä tiukat vaatimukset laitteiden painolle ja tilalle. Tämä lanka voi mukautua näihin työolosuhteisiin; Sitä käytetään myös lentokoneiden instrumenttien, ohjauspaneelien ja lentokoneen elektronisten laitteiden sisäiseen johdotukseen sähköjärjestelmien vakaan toiminnan varmistamiseksi äärimmäisissä lentoympäristöissä.
Puolustuselektroniikkalaitteet
Soveltuu sotilastutkan, sotilasviestintälaitteiden sekä aseiden ja laitteiden, kuten laivojen ja tankkien, sisäiseen johdotukseen. Nämä laitteet altistuvat usein monimutkaisille ja ankarille ympäristöille, kuten korkean kosteuden suolasumulle laivoissa ja korkean lämpötilan tärinälle säiliöissä. Niiden kemiallinen kestävyys ja mekaanisten vaurioiden kestävyys takaavat luotettavan piirien siirron.
Huippuluokan teollisuuslaitteet
Voidaan käyttää teollisuuden instrumenttien ja tarkkuuselektronisten laitteiden sisäiseen johdotukseen korkeissa lämpötiloissa, kuten korroosiota{0}}kestävissä testausinstrumenteissa kemianteollisuudessa ja ohjauspiireissä korkean lämpötilan prosessointilaitteiden- Lisäksi se soveltuu myös hitsaustoimintoja vaativien elektronisten laitteiden johdotukseen, jolloin voidaan välttää korkeiden hitsauslämpötilojen aiheuttamat vauriot johtimien eristyskerrokseen.
